Este TFG propôs a elaboração de um projeto para uma Estação de Tratamento de Água - ETA - para o município de Sorocaba, para tanto foram levantados uma série de dados técnicos – dados gerais - a despeito do funcionamento de ETAs durante o desenvolvimento deste trabalho para embasar sua elaboração.
A ETA corresponde a um aglomerado de processos - de ordem química e microbiótica - pelos quais a água bruta - capitada na fonte (rio) - passa para obter parâmetros de qualidade - cor, gosto, odor e nível de partículas - exigidos para o consumo (água potável). Cada processo se traduz, no desenho, em unidades de tratamento as quais se agregam em um único e amplo bloco hidráulico.
Uma estação convencional - tal como é pretendida para Sorocaba - além da estrutura de captação de água bruta (água fonte) compreende as seguintes unidades de tratamento: mistura rápida, floculação, decantação, filtração e desinfecção.
O bloco hidráulico proposto para este trabalho congrega as unidades já mencionadas do tratamento convencional, com mistura rápida - ocorrendo no clarificador -, três floculadores, três bacias de decantação e 8 filtros. O numero de filtros é proporcional ao porte da ETA e conseqüentemente ao tamanho de sua produção, ou seja, a vazão de água tratada, porém independentemente destes fatores uma estação deve possuir no mínimo 4 filtros, já que os mesmos exigem freqüente desativação para que ocorra a lavagem de suas camadas de filtragem.
Para o pleno funcionamento das unidades do bloco hidráulico, o projeto de uma ETA precisa conter um grupo de edificações para fornecer suporte e controle operacional a estas.
Este grupo divide-se em duas categorias: a Casa Química e os Edifícios Técnicos. O edifício da Casa Química teve seu projeto mais detalhado neste trabalho por ser o mais importante do complexo da ETA, ele contempla - em seu programa - o controle operacional das unidades de tratamento, ao tempo em que também agrega as funções administrativas e publicas da ETA, bem como as facilidades necessárias para os funcionários, ou seja, áreas de vestiários e refeitório.
Os Edifícios Técnicos, que correspondem a Estação Elevatória de Água Tratada - EEAT -, ao edifício de Produtos Químicos, as Oficinas de Manutenção e ao edifício de Adensamento de Lodo, tratam basicamente de espaços destinados ao abrigo de maquinas e produtos químicos, sendo o desenho destes mais determinado por especificações de engenharia elétrica e mecânica do que pela arquitetura propriamente dita, logo o projeto de tais edifícios limitou-se ao nível preliminar.
Sabendo-se disso foi elaborado um desenho de Arranjo Geral -implantação - da ETA com o intuito de manter todos os edifícios próximos - ao entorno - do bloco hidráulico ao tempo em que também seria importante garantir fácil acesso de caminhões aos Edifícios Técnicos para as eventuais operações de carga e descarga de materiais e equipamentos.
O desenho de arranjo propõe a ligação de todas as áreas de descarga a uma única via principal - alinhada com a balança rodoviária da guarita - o que limitaria o trafego de caminhões a uma rota essencialmente retilínea, com poucas necessidades de manobras.
A via principal circula o bloco hidráulico com um recuo generoso para garantir a futura expansão de suas unidades. A partir da guarita desenvolve-se uma via menor que se afasta da principal com o intuito de separar o trafego de visitantes - com destino a Casa Química - do trafego de cargas e de funcionários.
Os edifícios de Produtos Químicos e a Casa Química implantam-se ao longo da via principal, já que demandam um trafego mais constante de materiais e equipamentos, além do fato de que o segundo - Casa Química - , por se tratar do edifício de controle das operações, deve estar em uma posição favorável a visualização de todas as unidades de tratamento do Bloco Hidráulico.
EEAT: trata-se de um abrigo para o conjunto de bombas que transportam a água tratada para os reservatórios de distribuição local. Como a energia para cada bomba provem de um motor o edifício requer uma ponte rolante para realizar eventuais substituições destes, bem como uma sala de controle para as bombas.
Oficinas: todas as maquinas e equipamentos utilizados na ETA são rebocados para este edifício para que se realizem reparos, logo seu desenho corresponde a um galpão dividido internamente em oficinas, servidas por uma area de depósito - para as ferramentas - e por sanitários e vestiários para seus funcionários.
Produtos Químicos: corresponde a um edifício destinado ao depósito da cal, cloro, permanganato de potássio, sulfato e flúor e a sua dosagem nas unidades de tratamento do bloco hidráulico, logo seu desenho corresponde a de um galpão servido por uma larga área de descarga e dividido internamente em espaços destinados cada qual para um produto específico.
Casa Química: é o edifício onde se localizam os laboratórios e a sala de controle das unidades do Bloco Hidráulico, além disto este agrega as facilidades - vestiários e refeitório - utilizadas por todos os funcionários da ETA, a administração e a parte publica estação, a qual corresponde ao auditório e a reserva técnica.
Sabendo que a parte publica receberá constantes visitas externas - membros da comunidade, ambientalistas, estudantes de engenharia e autoridades locais - as quais não devem interferir com as outras atividades do edifício, seu desenho supõe sua separação em dois blocos, sendo o menor destes - térreo - a área publica com um acesso de veículos separado da circulação principal da ETA.
ETA

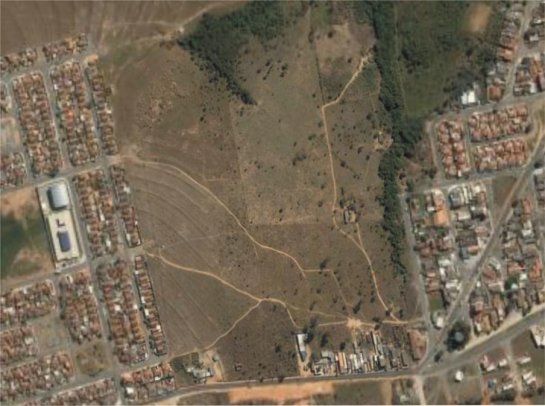

Dimensões do terreno= 238.5 x 145.0
Area do terreno = 33390.0 m²
Area ocupada = 10828.0 m²
Casa Química / Edifício de Controle
Area do pavimento térreo = 522.0 m²
Area do pavimento superior = 270.0 m²
Area total construída = 792.0 m²
